Flink+zk+python+kafka集群实时日志读取

发表于 更新于 分类于 阅读次数： Valine：

说明

  • 本文章主要是学Flink 处理实时数据，使用zk+kafka搭建日志系统，python编写测试代码
  • 本次服务器，采用的腾讯云服务器，使用的centos7 系统
  • 本次的flink采用本地部署的方式，zk+kafka采用伪分布式

Flink特点

  • 采用了基于操作符（Operator）的连续流模型，可以做到微秒级别的延迟。Flink最核心的数据结构是Stream，它代表一个运行在多分区上的并行流。在大数据场景中，经常用来对实时要求比较高的操作，比如实时处理。

  • 对于以下场景，你可以选择 Spark：

    • 数据量非常大而且逻辑复杂的批数据处理，并且对计算效率有较高要求（比如用大数据分析来构建推荐系统进行个性化推荐、广告定点投放等）；
    • 基于历史数据的交互式查询，要求响应较快；
    • 基于实时数据流的数据处理，延迟性要求在在数百毫秒到数秒之间。

  • Spark完美满足这些场景的需求，而且它可以一站式解决这些问题，无需用别的数据处理平台。由于Flink是为了提升流处理而创建的平台，所以它适用于各种需要非常低延迟（微秒到毫秒级）的实时数据处理场景，比如实时日志报表分析。
    而且Flink 用流处理去模拟批处理的思想，比Spark 用批处理去模拟流处理的思想扩展性更好

  • 具体参考

环境安装

java

  • flink安装的版本现在在官网为最新版本：V1.14.2，对java要求为8或者11
  • 我之前已经搭建好了java刚好为 java8，此步省略
1
2
3
4
5
6
[root@VM-24-13-centos ~]# java -version
java version "1.8.0_311"
Java(TM) SE Runtime Environment (build 1.8.0_311-b11)
Java HotSpot(TM) 64-Bit Server VM (build 25.311-b11, mixed mode)
[root@VM-24-13-centos ~]#

  • 常见部署模式分为：local本地部署（学习研究环节），集群模式有Standalone Cluster、Flink ON YARN、Mesos，Docker，Kubernetes等
  • 本次采用本地部署，后续打算用本地三台虚拟机的方式学习（和hadoop一起）
1
2
3
4
5
6
7
8
9
wget  http://mirrors.aliyun.com/apache/flink/flink-1.14.2/flink-1.14.2-bin-scala_2.11.tgz
tar -zxvf flink-1.14.2-bin-scala_2.11.tgz
# 配置环境变量
vi /etc/profile

export FLINK_HOME=/usr/local/flink-1.14.2
export PATH=$PATH:$FLINK_HOME/bin

source /etc/profile
  • 启动flink
1
2
3
4
5
6
7
8
9

[root@VM-24-13-centos flink-1.14.2]# ./bin/start-cluster.sh
Starting cluster.
Starting standalonesession daemon on host VM-24-13-centos.
Starting taskexecutor daemon on host VM-24-13-centos.

[root@VM-24-13-centos flink-1.14.2]# ps -ef | grep flink
root     22422     1  3 17:05 pts/1    00:00:06 /usr/local/jdk1.8.0_311/bin/java                         .../flink-root-standalonesession-0-VM-24-13-c

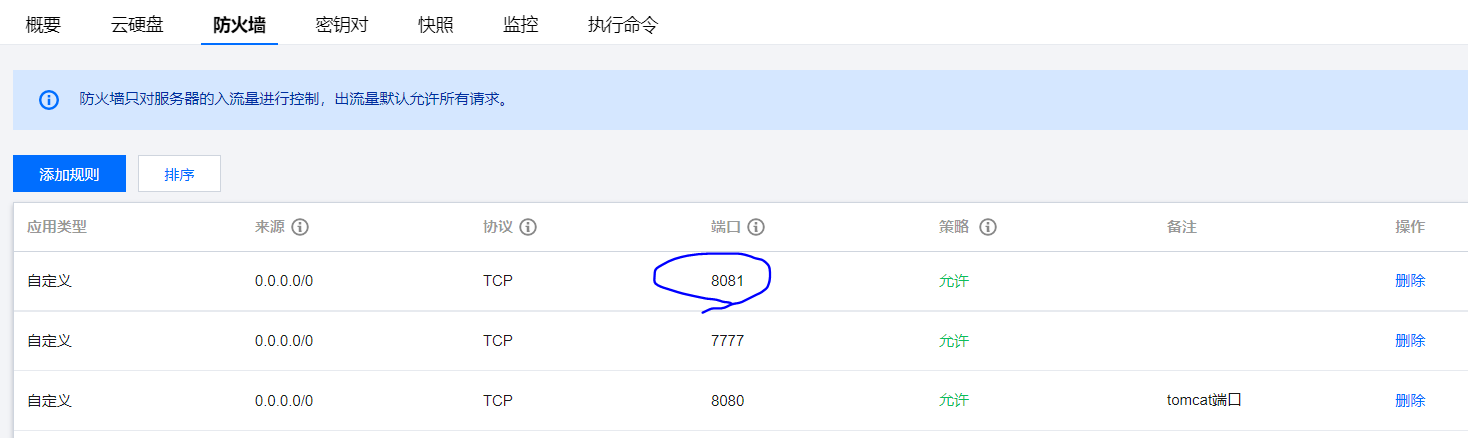

  • flink一般都是8081端口，需要服务器防火墙打开，然后再腾讯云服务器再单独开启相应端口

image-20220104172514390

1
2
3
4
[root@VM-24-13-centos flink-1.14.2]# firewall-cmd --zone=public --add-port=8081/tcp --permanent
success
[root@VM-24-13-centos flink-1.14.2]# firewall-cmd --reload
success

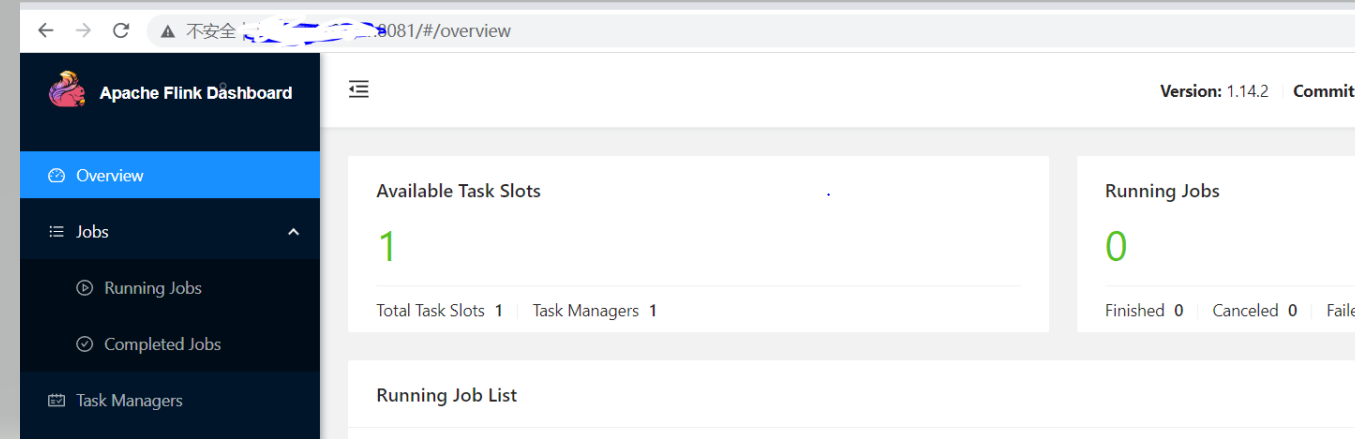

  • 远程可以访问

image-20220104172658930

kafka

  • 一个分布式的、可分区的、可复制的消息中间件系统。kafka依赖于zookeeper

Zookeeper

  • 注册中心，主要功能就是对中间件进行分布式通知/协调，比如对外部需要调用kafka，其实是通过调用zk进行协调访问。
  • Master选举的方式是核心，可以看看zookeeper的原理和应用（非常详细透彻）和ZooKeeper原理及介绍，我暂时也没完全理解，zk有三个角色：leader(主)、follower（从）、observer（观察）
  • 安装kafka之前，先安装zk，zk有三种部署方式：本地、伪分布式、完全分布式。本次打算采用伪分布式
1
2
3
4
wget http://mirrors.aliyun.com/apache/zookeeper/zookeeper-3.7.0/apache-zookeeper-3.7.0-bin.tar.gz
tar -zxvf apache-zookeeper-3.7.0-bin.tar.gz

mv apache-zookeeper-3.7.0-bin zookeeper_01
  • 复制1份zoo.cfg 配置文件，命名为 zoo.cfg，并做好配置，注意填入的ip要填入腾讯云的内外ip，之前填入公网ip一直启动失败
1
2
3
4
5
6
7
8
9
cd zookeeper_01/conf
cp zoo_sample.cfg zoo.cfg
vi zoo.cfg

dataDir=/usr/local/zookeeper_01/data
clientPort=2181
server.1=ip:2881:3881
server.2=ip:2882:3882
server.3=ip:2883:3883
  • 复制zookeeper_01目录伪zookeeper_02，配置zoo.cfg
1
2
3
4
5
6
7
8
9
10
cd /usr/local
mv zookeeper_01 zookeeper_02
cd zookeeper_02
vi zoo.cfg

dataDir=/usr/local/zookeeper_02/data
clientPort=2182
server.1=ip:2881:3881
server.2=ip:2882:3882
server.3=ip:2883:3883
  • 复制zookeeper_01目录伪zookeeper_03，配置zoo.cfg
1
2
3
4
5
6
7
8
9
10
11
cd /usr/local
mv zookeeper_01 zookeeper_03
cd zookeeper_03
vi zoo.cfg

dataDir=/usr/local/zookeeper_03/data
clientPort=2183
server.1=ip:2881:3881
server.2=ip:2882:3882
server.3=ip:2883:3883

  • 修改zookeeper_01中conf目录下zoo.cfg文件
1
2
3
4
5
dataDir=/usr/local/zookeeper_01/data
clientPort=2181
server.1=ip:2881:3881
server.2=ip:2882:3882
server.3=ip:2883:3883
  • 修改zookeeper_02中conf目录下zoo.cfg文件
1
2
3
4
5
dataDir=/usr/local/zookeeper_02/data
clientPort=2182
server.1=ip:2881:3881
server.2=ip:2882:3882
server.3=ip:2883:3883
  • 修改zookeeper_03中conf目录下zoo.cfg文件
1
2
3
4
5
dataDir=/usr/local/zookeeper_03/data
clientPort=2183
server.1=ip:2881:3881
server.2=ip:2882:3882
server.3=ip:2883:3883
  • 分别启动zookeeper_01、zookeeper_02、zookeeper_03
1
2
3
[root@VM-24-13-centos zookeeper_01]# bin/zkServer.sh start
[root@VM-24-13-centos zookeeper_01]# ../zookeeper_02/bin/zkServer.sh start
[root@VM-24-13-centos zookeeper_01]# ../zookeeper_03/bin/zkServer.sh start
  • 查看有三个QuorumPeerMain进程
1
2
3
4
5
6
7
8
9
10
11
12
13

[root@VM-24-13-centos zookeeper_01]# jps
4674 QuorumPeerMain
2594 NodeManager
2467 ResourceManager
4774 QuorumPeerMain
32550 CMDRunner.jar
22422 StandaloneSessionClusterEntrypoint
30150 SecondaryNameNode
6087 Jps
22698 TaskManagerRunner
29930 DataNode
4589 QuorumPeerMa
  • 查看每个zk启动的模式，发现zookeeper_03的model为leader
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

[root@VM-24-13-centos zookeeper_01]# bin/zkServer.sh status
ZooKeeper JMX enabled by default
Using config: /usr/local/zookeeper_01/bin/../conf/zoo.cfg
Client port found: 2181. Client address: localhost. Client SSL: false.
Mode: follower
[root@VM-24-13-centos zookeeper_01]# ../zookeeper_02/bin/zkServer.sh status
ZooKeeper JMX enabled by default
Using config: /usr/local/zookeeper_02/bin/../conf/zoo.cfg
Client port found: 2182. Client address: localhost. Client SSL: false.
Mode: follower
[root@VM-24-13-centos zookeeper_01]# ../zookeeper_03/bin/zkServer.sh status
ZooKeeper JMX enabled by default
Using config: /usr/local/zookeeper_03/bin/../conf/zoo.cfg
Client port found: 2183. Client address: localhost. Client SSL: false.
Mode: leader

kafka介绍

  • kafka是Apache组织下的一个开源系统，它的最大的特性就是可以实时的处理大量数据以满足各种需求场景：比如基于hadoop平台的数据分析、低时延的实时系统、storm/spark流式处理引擎等。kafka现在它已被多家大型公司作为多种类型的数据管道和消息系统使用。
  • 来源于这里

kafka角色

角色 说明
Broker Kafka服务器，无论是单台Kafka还是集群，被统一叫做Broker
Producer 指消息的生产者，负责发布消息到kafka broker
Consumer 指消息的消费者，从kafka broker拉取数据，并消费这些已发布的消息。Kafka发布消息通常有两种模式：**队列模式（queuing）和发布/订阅模式(publish-subscribe)**。在队列模式下，只有一个消费组，而这个消费组有多个消费者，一条消息只能被这个消费组中的一个消费者所消费；而在发布/订阅模式下，可有多个消费组，每个消费组只有一个消费者，同一条消息可被多个消费组消费
Topic 主题，用于建立生产者和消费者之间的订阅关系，生产者将消息发送到指定的Topic，然后消费者再从该Topic下去取消息
Partition 消息分区，一个Topic下面会有多个Partition，每个Partition都是一个有序队列，Partition中的每条消息都会被分配一个有序的id。
Consumer Group 消费者组，可以给每个Consumer指定消费组，若不指定消费者组，则属于默认的group
Message 消息，通信的基本单位，每个producer可以向一个topic发布一些消息。

kafka工作流程

  • 生产者定期向主题发送消息。

  • Kafka broker将所有消息存储在为该特定主题配置的分区中。它确保消息在分区之间平等共享。如果生产者发送两个消息，并且有两个分区，则Kafka将在第一个分区中存储一个消息，在第二个分区中存储第二个消息。

  • 消费者订阅一个特定的主题。一旦消费者订阅了一个主题，Kafka将向消费者提供该主题的当前偏移量，并将偏移量保存在ZooKeeper中。

  • 消费者将定期请求Kafka新消息。

  • 一旦Kafka收到来自生产者的消息，它会将这些消息转发给消费者。消费者将收到消息并处理它。

  • 一旦消息被处理，消费者将向Kafka broker发送确认。

  • 一旦Kafka收到确认，它会将偏移量更改为新值，并在ZooKeeper中进行更新。由于ZooKeeper中保留了偏移量，因此即使在服务器出现故障时，消费者也可以正确读取下一条消息

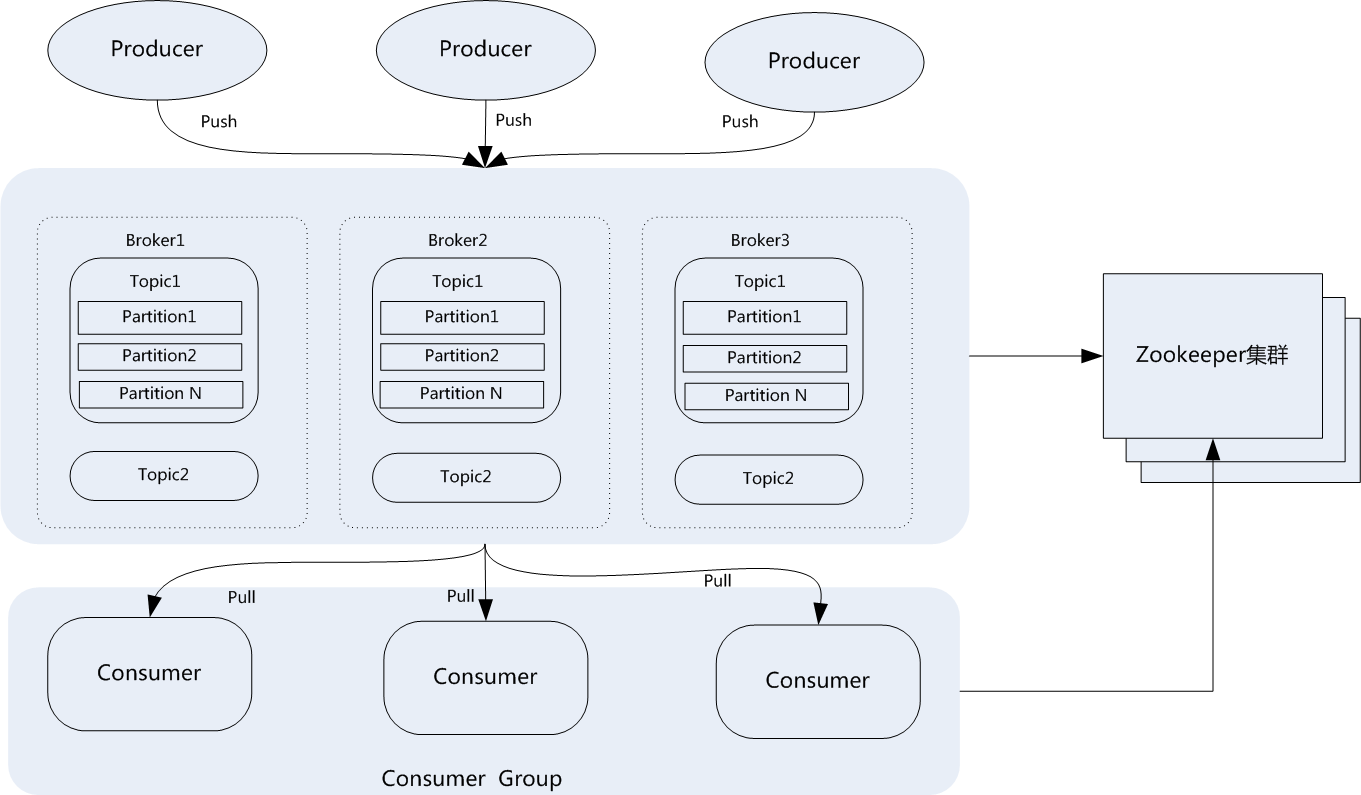

kafka拓扑架构

  • 一个典型的Kafka集群包含若干Producer，若干broker、若干Consumer Group，以及一个Zookeeper集群。Kafka通过Zookeeper管理集群配置，选举leader，以及在Consumer Group发生变化时进行rebalance。Producer使用push模式将消息发布到broker，Consumer使用pull模式从broker订阅并消费消息。典型架构如下图所示

image-20220107101958730

安装配置kafka

1
2
3
4
wget --no-check-certificate https://dlcdn.apache.org/kafka/3.0.0/kafka_2.12-3.0.0.tgz
tar -zxvf kafka_2.12-3.0.0.tgz
mv kafka_2.12-3.0.0 kafka
cd kafka
  • 复制server.properties命名为server1.properties，配置如下
1
2
3
4
5
6
7
8
9
10
11
cd kafka/config
cp server.properties server1.properties
vi server1.properties


# 服务器标识
broker.id=1
listeners=PLAINTEXT://10.0.24.13:9091
log.dirs=/usr/kafka/kafka-logs1
zookeeper.connect=10.0.24.13:2181,10.0.24.13:2182,10.0.24.13:2183

  • 复制server1.properties命名为server2.properties，配置如下
1
2
3
4
5
6
7
8
9
10
cp server.properties1 server2.properties
vi server1.properties


# 服务器标识
broker.id=2
listeners=PLAINTEXT://10.0.24.13:9092
log.dirs=/usr/kafka/kafka-logs2
zookeeper.connect=10.0.24.13:2182,10.0.24.13:2182,10.0.24.13:2182

  • 复制server1.properties命名为server3.properties，配置如下
1
2
3
4
5
6
7
8
9
10
11
12
13
14
cp server.properties1 server3.properties
vi server3.properties


# 服务器标识
broker.id=3
advertised.listeners=PLAINTEXT://10.0.24.13:9093
log.dirs=/usr/kafka/kafka-logs3
zookeeper.connect=10.0.24.13:2881,10.0.24.13:2882,10.0.24.13:2883


# 创建日志文件
[root@VM-24-13-centos kafka]# mkdir kafka-logs1 kafka-logs2 kafka-logs3

  • 修改bin目录下的kafka-server-start.sh文件，将初始堆的大小(-Xms)设置小一些，不然启动报错
1
export KAFKA_HEAP_OPTS="-Xmx1024M -Xms128M"
  • 启动kafka。切记先要启动zk
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20

[root@VM-24-13-centos local]# kafka/bin/kafka-server-start.sh kafka/config/server1.properties

[root@VM-24-13-centos local]# kafka/bin/kafka-server-start.sh kafka/config/server2.properties

[root@VM-24-13-centos local]# kafka/bin/kafka-server-start.sh kafka/config/server3.properties
...
2022-01-07 18:28:37,222] INFO [ExpirationReaper-3-topic]: Starting (kafka.server.DelayedOperationPurgatory$ExpiredOperationReaper)
[2022-01-07 18:28:37,239] INFO [ExpirationReaper-3-Heartbeat]: Starting (kafka.server.DelayedOperationPurgatory$ExpiredOperationReaper)
[2022-01-07 18:28:37,249] INFO [ExpirationReaper-3-Rebalance]: Starting (kafka.server.DelayedOperationPurgatory$ExpiredOperationReaper)
[2022-01-07 18:28:37,266] INFO [GroupCoordinator 3]: Starting up. (kafka.coordinator.group.GroupCoordinator)
[2022-01-07 18:28:37,271] INFO [GroupCoordinator 3]: Startup complete. (kafka.coordinator.group.GroupCoordinator)
[2022-01-07 18:28:37,289] INFO [TransactionCoordinator id=3] Starting up. (kafka.coordinator.transaction.TransactionCoordinator)
[2022-01-07 18:28:37,292] INFO [TransactionCoordinator id=3] Startup complete. (kafka.coordinator.transaction.TransactionCoordinator)
[2022-01-07 18:28:37,302] INFO [Transaction Marker Channel Manager 3]: Starting (kafka.coordinator.transaction.TransactionMarkerChannelManager)
[2022-01-07 18:28:37,332] INFO [ExpirationReaper-3-AlterAcls]: Starting (kafka.server.DelayedOperationPurgatory$ExpiredOperationReaper)
[2022-01-07 18:28:37,367] INFO [SocketServer listenerType=ZK_BROKER, nodeId=3] Starting socket server acceptors and processors (kafka.network.SocketServer)
[2022-01-07 18:28:37,370] INFO [/config/changes-event-process-thread]: Starting (kafka.common.ZkNodeChangeNotificationListener$ChangeEventProcessThread)
[2022-01-07 18:28:37,396] INFO [SocketServer listenerType=ZK_BROKER, nodeId=3] Started data-plane acceptor and processor(s) for endpoint : ListenerName(PLA

  • 查看kafka和flink是否启动
1
2
3
4
5
6
7
8
9
10
11
[root@VM-24-13-centos ~]# jps
5187 QuorumPeerMain # zk
10853 Jps
5110 QuorumPeerMain # zk
5271 QuorumPeerMain # zk
10407 Kafka #kafka
4216 StandaloneSessionClusterEntrypoint
9866 Kafka # kafka
4491 TaskManagerRunner # flink
8494 Kafka # kafka

python3

  • 服务器现在默认用的python2.7，现在升级为python3
1
2
3
4
5
6
7
8
9
# 安装依赖文件
yum install zlib-devel bzip2-devel openssl-devel ncurses-devel sqlite-devel readline-devel tk-devel gcc make

wget https://www.python.org/ftp/python/3.7.9/Python-3.7.9.tar.xz
tar -xvf Python-3.7.9.tar.xz
cd Python-3.7.9.tar.xz

./configure prefix=/usr/local/python3.7.9 # 指定编译python存放路径
make && make install
  • 备份python2
1
mv /usr/bin/python /usr/bin/python.bak
  • 创建软链接
1
ln -s /usr/local/python3/bin/python3 /usr/bin/python
  • 修改yum配置文件。由于执行CentOS的yum命令需要使用自带的python2的版本，所以需要做两处修改
1
2
3
4
vi /usr/bin/yum
vi /usr/libexec/urlgrabber-ext-down

将 这两个文件的 #!/usr/bin/python修改为 #!/usr/bin/python2
  • 查看python3版本
1
2
[root@VM-24-13-centos local]# python --version
Python 3.7.9

测试过程

  • 暂时放弃，服务器内存不足，在一台机器上部署分布式配置不够
